Tutoriels Prélever des mesures

Les types de mesures

Avant de débuter, il est important de savoir qu’il existe différents types de mesures :

Les surfaces


Idéales pour mesurer les superficies de plancher, de plafond, les toitures, etc.

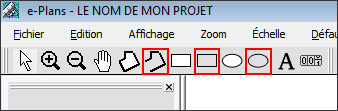

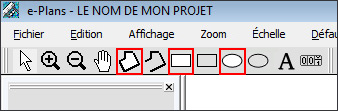

e-Plans vous propose 3 types de superficie : Les polygones, les rectangles et les ellipses.

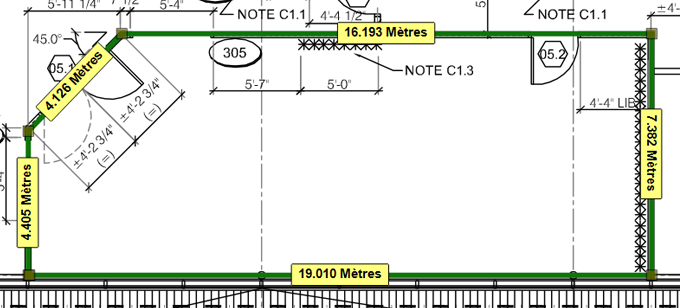

Les périmètres


Idéales pour mesurer la longueur des murs (gypse, brique, etc.)

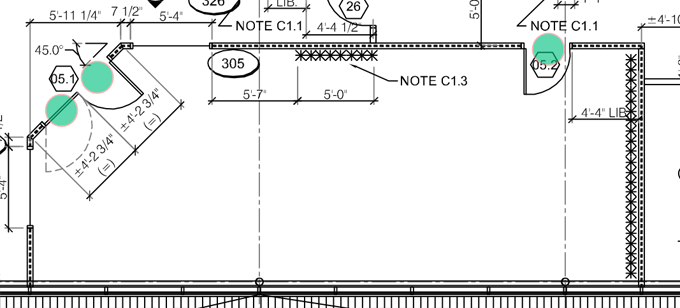

Les compteurs

Les compteurs servent à compter divers éléments sur votre plan. (le nombre de fenêtres, de portes, etc.)



Idéales pour mesurer la longueur des murs (gypse, brique, etc.)

Associer une mesure à un produit

Les produits

Les produits sont l’ensemble des matériaux que vous utiliserez pour compléter votre projet. Les mesures y seront associées. Exemple: si vous devez poser un plancher de bois franc dans 2 pièces, vous prendrez 2 mesures et vous associerez ces mesures à un seul produit (plancher de bois franc). Note : Une sélection de produits type ont été créé pour cette version du logiciel et vous pourrez par la suite créer des produits qui répondent plus précisément à vos besoins.

L’association

Débutons avec une surface rectangulaire

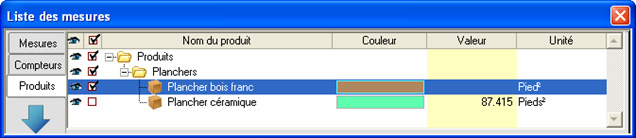

  1. Sur l’onglet Produits, cochez Plancher de bois franc avec la souris.

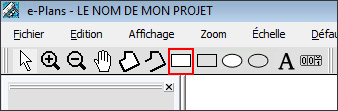

  2. Dans la barre d’outils sélectionnez l’outil Surface rectangulaire.
  3. Avec le bouton de gauche de votre souris, cliquez sur le premier coin de votre rectangle, ne relâchez pas le bouton et tracé le rectangle.
  4. Relâchez le bouton de la souris lorsque vous aurez fini de tracer.

Note : Il est important de décochez le produit lorsqu’on ne le mesure plus.

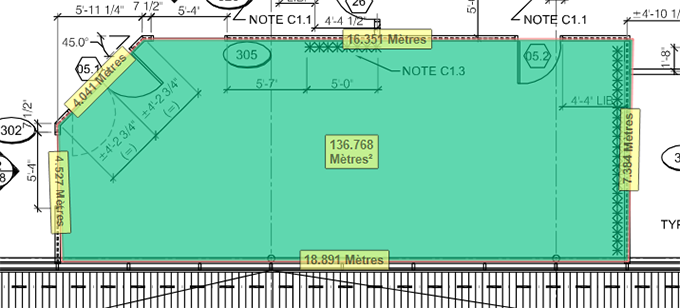

Maintenant pour les surfaces polygones

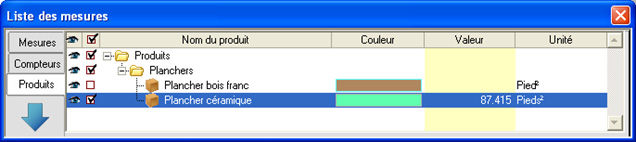

  1. Sur l’onglet Produits, cochez Plancher céramique avec la souris.

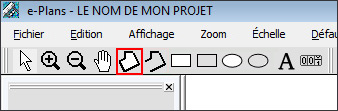

  2. Dans la barre d’outils sélectionnez l’outil Surface polygone.
  3. Avec le bouton de gauche de votre souris, cliquez sur le premier coin de votre surface à mesurer et continuez en cliquant sur chacun de coin de la surface.
  4. Au dernier coin double cliquez pour fermer le polygone.

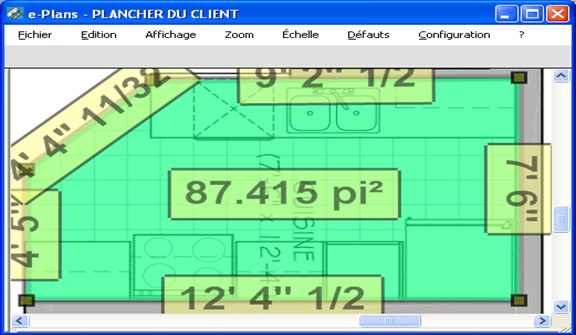

Note : Vous remarquerez que la surface mesuré correspond à la couleur du produit sélectionné et que le total de la mesure à été rajouté au produits.

Et finalement les compteurs

  1. Sur l’onglet Produits, cochez un produit a été créé comme compteur.Exemple Portes ou fenêtres.

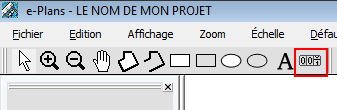

  2. Dans la barre d’outils sélectionnez l’outil compteur.
  3. Avec le bouton de gauche de votre souris, cliquez sur chaque élément que vous voulez associés à ce produit.
  4. Note : Pour compter un nouveau produit, décochez le produit sélectionner, cochez un nouveau produit et ensuite sélectionnez à nouveau l’outil compteur pour commencer un nouveau compteur.
