Tutoriels Mesurer la superficie d’une toiture

Dans ce chapitre, nous verrons comment calculer la superficie d’une toiture.

Bien comprendre la perspective

Évidemment, quand vous regardez un plan (papier ou digital), vous regardez une entité en 3 dimensions représentée par un dessin en 2 dimensions. Il est important de spécifié l’inclinaison des mesures que vous allez prendre afin que e-Plans puisse mesurer la superficie en 3 dimensions.
Voici un exemple de plan résidentiel :


Tel que spécifié dans les tutoriels précédents, nous allons prendre les mesures du toit comme s’il s’agissait d’une surface standard.

Appliquer une inclinaison

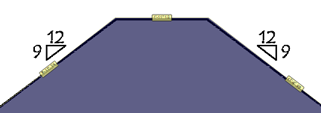

Sur les plans de toitures, vous trouverez toujours le détail de l’inclinaison, généralement représenté comme suit :

Propriétés" situé dans le panneau de gauche. Ensuite, sélectionnez l’onglet "Avancé".


Nous allons sélectionner "Élévation" puisque nous avons une vue de face. Si nous avions eu une vue de haut, nous aurions choisis "Plan".

La flèche bleue indique que le calcule sera effectué en mode "Élévation" tel que nous l’avons demandé. Comme spécifié sur le plan, nous avons une pente de 9/12. Nous entrons donc une hauteur de 9 pour une largeur de 12. L’angle de 36.87 degré est calculée automatiquement.
Avant d’appliquer la pente (370.46 pieds²) :

Après avoir appliqué la pente (617.44 pieds²) :

Il vous suffit simplement d’appliquer la bonne pente à chacune de vos mesures !
